Alivio Automático de Presión en línea de vapor – MOGAS

Alivio Automático de Presión en línea de vapor – MOGAS
COMPARTIR EN REDES

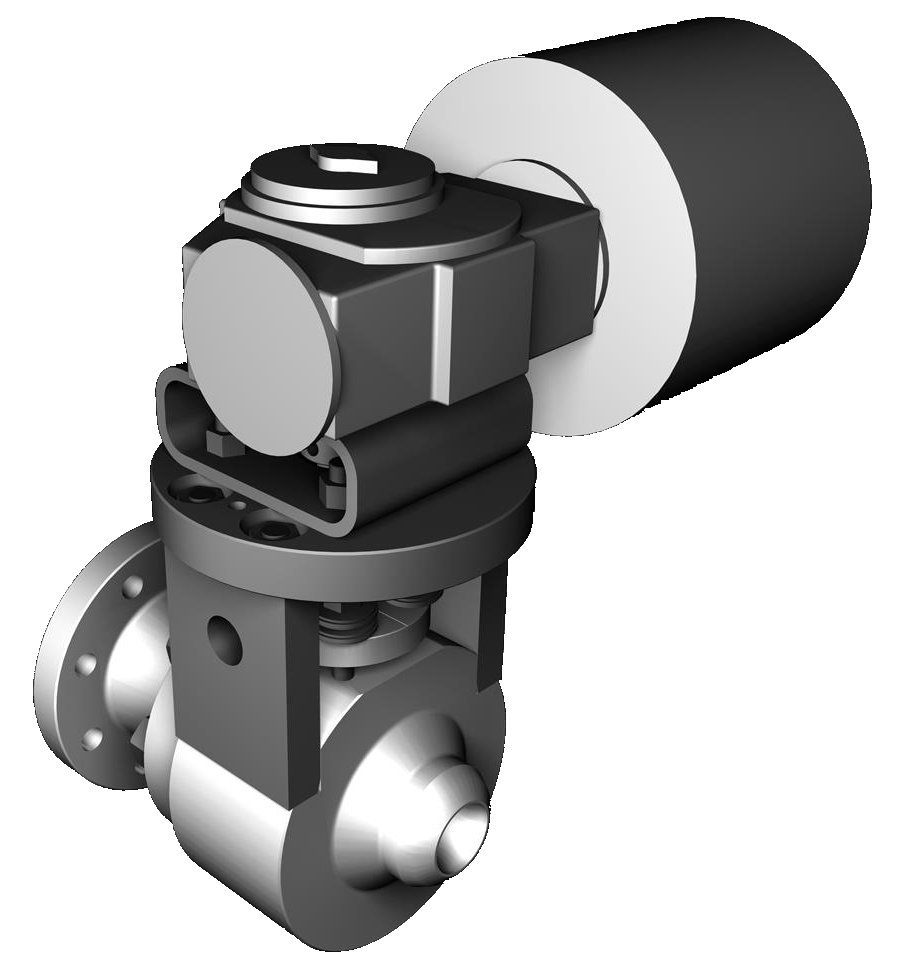

La válvula esférica automatizada PORV de MOGAS permite el alivio automático de líneas o calderas de vapor manteniendo controlada la presión del vapor sin necesidad de que las válvulas de alivio operen.

La válvula PORV evita las sobrepresiones del sistema y por tanto el accionamiento automático de las válvulas de alivio de presión, obteniéndose los siguientes beneficios:

  • Protege las válvulas de alivio en calderas y líneas de vapor.
  • Mantiene el equilibrio de operación de la caldera en los picos de carga.
  • Mantiene la presión uniforme en las líneas de vapor.

Garantizando además confiabilidad y una larga vida útil bajo condiciones de alta presión y temperatura ya que la válvula está diseñada y construida para trabajar en servicios severos.





Modo de operación

La válvula PORV es en realidad un sistema completo y opera como tal.

Está formado por los siguientes elementos:

  • Válvula esférica con cierre metal-metal MOGAS
  • Actuador neumático de operación rápida
  • Válvula solenoide
  • Limit switches
  • Switches de presión
  • Controlador

La válvula esférica MOGAS está normalmente cerrada. El switch de presión sensa la presión del vapor y cierra un switch eléctrico cuando la presión excede el valor de presión predeterminado. Esto a su vez energiza la solenoide presurizando el actuador de la válvula y llevándola a la posición abierta. La presión del sistema se alivia a través de la válvula. Cuando el switch de presión sensa que la presión del sistema ha retornado al valor normal, se desenergiza la válvula solenoide y la válvula esférica cierra.

Como el valor de presión seteado en el sistema es menor al seteo de las válvulas de alivio, el sistema permite el venteo del vapor aliviando la presión del sistema y evitando la apertura de las válvulas de alivio tipo mecánico instaladas en la línea. Esto simplifica la operación y mantenimiento de la planta ya que evita las recalibraciones requeridas una vez que este tipo de válvulas abren.

Al evitar sobrepresiones en el sistema de forma rápida y eficiente, se mejora notablemente la eficiencia de la planta, minimizando los costos y tiempos de mantenimiento.

Especificaciones Válvula

  • Diámetros: 2 ½” a 4”
  • Clases de presión: #1500, #2500 y #4500
  • Material del cuerpo: A182 F22, A182 F91.

La válvula esférica MOGAS posee un revestimiento en la esfera y los asientos que asegura una resistencia superior al desgaste y en conjunto con el diseño de ésta le permite soportar temperaturas de hasta 899°C. Posee empaquetaduras con carga viva, que garantiza cero emisiones aun trabajando con shocks térmicos.

La válvula cuenta además con estampa ASME V.

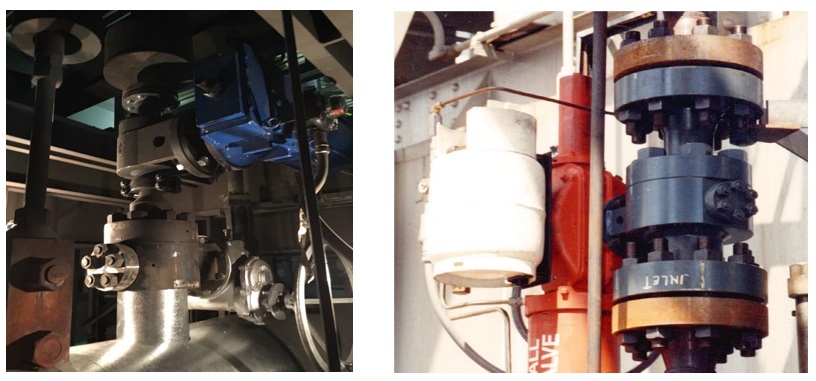

APLICACIONES

  • Alivio de presión de la caldera
  • Alivio de presión del sobrecalentador
  • Alivio de presión en líneas de vapor sobrecalentado y saturado

Si requiere más información, contáctenos vía mail a: info@escoarg.com.ar, o telefonicamente: (11) 2120-4500.
