Válvula con obturador axial multi etapas – MULTI-Z

Válvula con obturador axial multi etapas – MULTI-Z
COMPARTIR EN REDES
La válvula Multi-Z fue desarrollada especialmente para aplicaciones severas con cavitación y presencia de sólidos, que muchas veces se presentan en el sector de Energía, Refinerías e Industria Química.

Se trata de una válvula con obturador axial de múltiples etapas diseñado de manera tal que la “carga de cavitación” en cada etapa sea la misma, diferenciándose del enfoque clásico en el cuál cada etapa tiene la misma caída de presión, generando el riesgo de daño severo en la última etapa.

Cada Multi-Z se configura a partir de la especificación del cliente para brindar una solución a medida que sea óptima para las condiciones de operación.

Disponible en diámetros de 1” a 16”, rating de presión hasta ANSI #2500 y variedad de materiales.

Multi-Z – Cavitación y sólidos bajo control

El modelo Multi-Z es una solución altamente customizable para aplicaciones donde se combinan cavitación y presencia de sólidos.

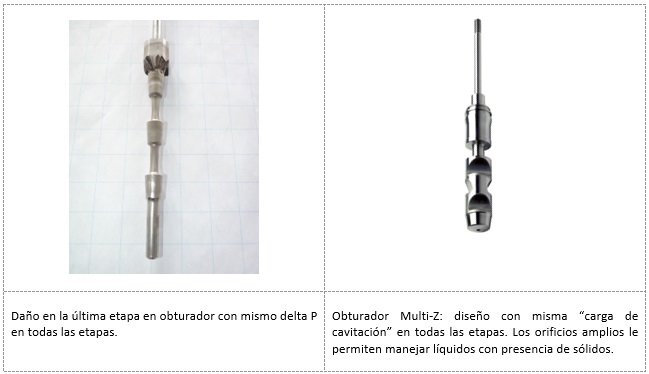

Al igual que en otros internos anti-cavitación, el principio de funcionamiento se basa en que la caída de presión debe darse en forma escalonada para evitar caer por debajo de la presión de vapor del fluido, es decir, poder evitar el fenómeno de cavitación. El diseño de obturador axial de múltiples etapas desarrollado por Kämmer se basa en el principio de que todas las etapas deben tener la misma “carga de cavitación”, ya que diseños anteriores en los que todas las etapas tenían la misma caída de presión, conducían a altas cargas de cavitación y daños en la última etapa:

El modelo Multi-Z en su diseño estándar cuenta con cuerpo fundido y está disponible en diámetros de hasta 8”. Kämmer ofrece también una versión especial, con cuerpo mecanizado, disponible hasta 16” y que busca ajustarse a la configuración de piping del cliente. El diseño especial puede ejecutarse con el tamaño y tipo de conexiones a proceso que se requiera, y también en una amplia variedad de materiales.

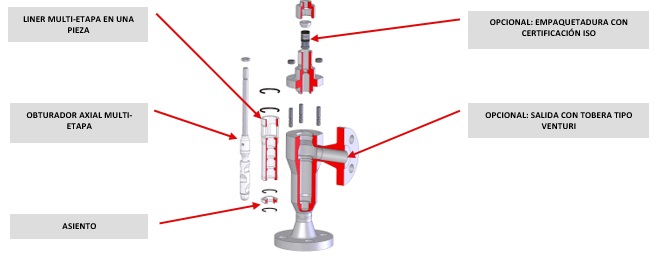

Se resumen a continuacion las principales características de la línea Multi-Z:

  • Prevención de cavitación.
  • Tolera líquidos con presencia de sólidos.
  • Sistema de protección del asiento que evita desgaste por alta velocidad.
  • Disponible con actuador neumático a diafragma, pistón doble efecto y actuador eléctrico. Otros a pedido.
  • Alta rangeabilidad.
  • Versión desbalanceada y balanceada.

Características técnicas – Diseño estándar (fundido)

  • Diámetros: 1” a 8”.
  • Cuerpo tipo globo o en ángulo, con conexiones bridadas o buttweld.
  • Rating de presión: ANSI #300 a #2500.
  • Material de cuerpo: Acero al carbono / acero inoxidable (otros materiales a pedido).
  • Accionamiento: actuador neumático tipo diafragma o pistón, actuador eléctrico.



Características técnicas – Diseño especial (mecanizado)

  • Diámetros: 1” a 16”.
  • Cuerpo tipo globo o en ángulo, con conexiones customizables para adaptarse a la instalación disponible.
  • Rating de presión: ANSI #300 a #2500.
  • Material de cuerpo: disponible en materiales estándar y especiales.
  • Accionamiento: actuador neumático tipo diafragma o pistón, actuador eléctrico, actuador hidraúlico. Según requerimiento del cliente.

Mercados y aplicaciones típicas

  • Energía – Puesta en marcha / recirculación de agua de alimentación a caldera.
  • Refinería – Hydrocracker – Recirculación de bomba de carga.
  • Refinería – Control de nivel de amina rica.
  • Exploración y producción – Agua de formación.

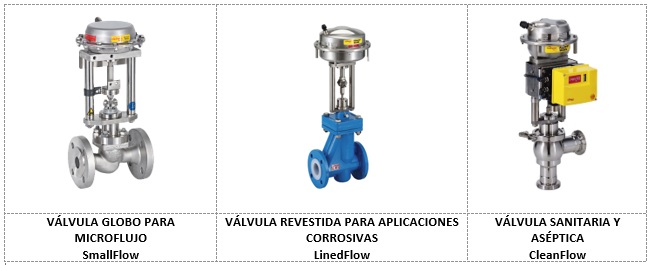

Otras líneas de Kämmer

>> Si requiere más información, contáctenos vía mail a: info@escoarg.com.ar, o telefonicamente: (11) 2120-4500
